Cloud-fähige technische Zeichnungen erstellen

Sind Ihre technischen Zeichnungen Cloud-fähig?

Kein Teil ohne technische Zeichnung. Um ein Bauteil anhand von Zeichnungen zu beschaffen, müssen diese eindeutig und klar sein. Aber nicht alle Qualitätsstufen können verarbeitet werden. Kaffeeflecken auf den Zeichnungen, Zeichnungen, in denen wesentliche Teile fehlen, Bilder des Ergebnisses auf der Zeichnung, überlappende Schnitte oder Schnitte, die den Rahmen berühren, machen die Zeichnung für Maschinen und Menschen schwer verständlich. Sie führen zu Reibungsverlusten in Ihrem Beschaffungsprozess und damit zu unnötigen Kosten.

Lassen Sie uns die besten Praktiken für die Erstellung technischer Zeichnungen anhand einiger Beispiele überprüfen.

Dont's for Technical Drawings

Einige technische Zeichnungen enthalten übermäßig komplizierte Projektspezifikationen. Um dies zu vermeiden, sollten Sie nicht das Folgende tun:

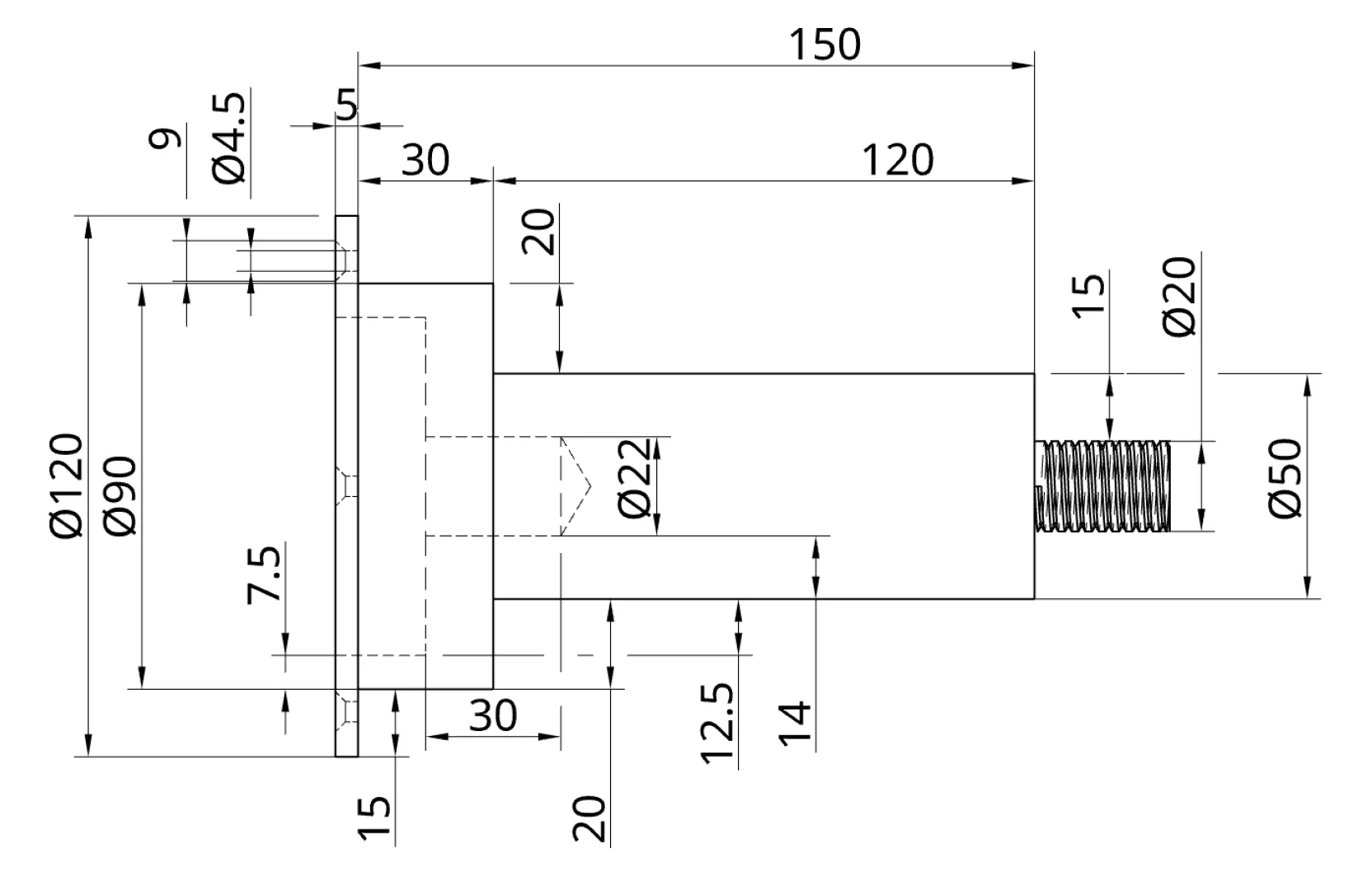

Vermeiden Sie überdimensionierte technische Zeichnungen

Als Designer empfehlen wir Ihnen, Ihre Zeichnungen auf die wichtigsten Parameter zu konzentrieren. Um die Parameter zu erreichen, sollten zunächst überdimensionierte Zeichnungen vermieden werden, da sie Verwirrung stiften, indem sie die Aufmerksamkeit von wichtigen Aspekten ablenken, wie in der Abbildung zu sehen. Auf dem Bild sind die Abmessungen für die Hersteller unübersichtlich, so dass sie möglicherweise nicht erkennen können, welche Abmessungen wichtig sind.

Lange Abmessungen sollten nicht näher als kurze Abmessungen sein

Auch die Ausrichtung der Maße ist für eine geordnete Struktur von Bedeutung. Die kurzen Maße sollten am nächsten am Modell platziert werden, während die langen Maße am weitesten entfernt sein sollten. Wenn möglich, sollte man immer vermeiden, dass sich Dimensionen kreuzen. Was nicht sein sollte, ist in der folgenden Abbildung dargestellt.

Abmessungen sollten nicht im Modellbereich platziert werden

Es ist wichtig, die Maße außerhalb des Teils festzulegen, um sicherzustellen, dass das Modell übersichtlich bleibt.

Do's für technische Zeichnungen

Zusätzlich zu all diesen Dingen, die nicht getan werden sollten, gibt es entscheidende Maßnahmen, die ergriffen werden sollten, um eine bestimmte Struktur in technischen Zeichnungen zu erhalten. Lassen Sie uns die wichtigen Do's für die ordnungsgemäße Übertragung von Informationen aus Zeichnungen untersuchen.

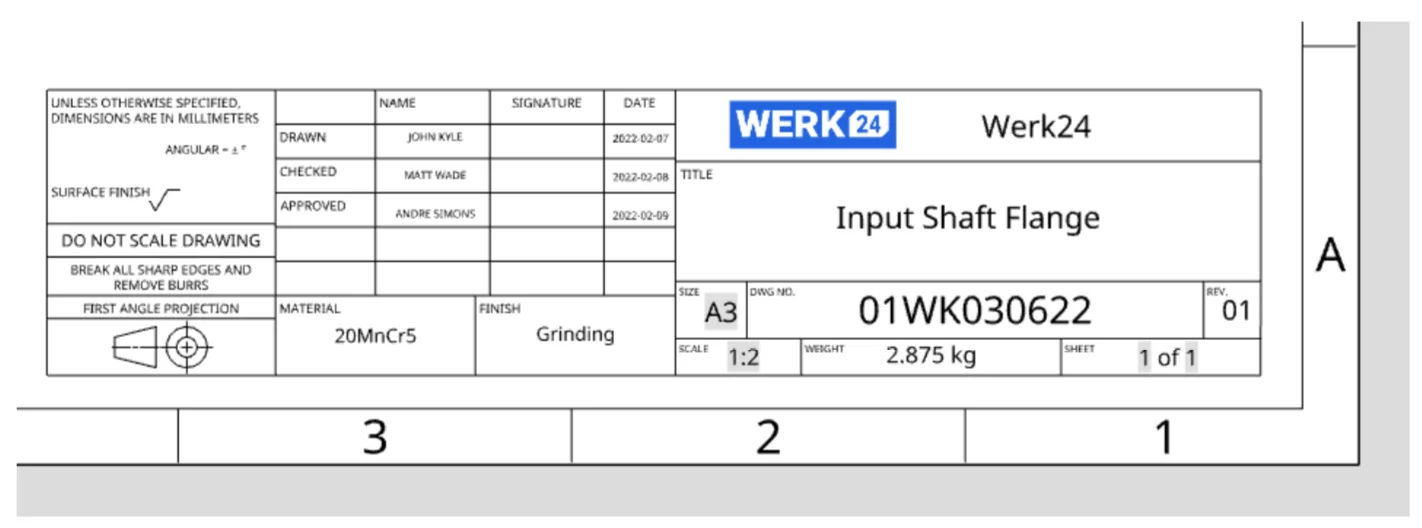

Das Schriftfeld sollte ganz unten in der Ecke platziert werden.

Die Schriftfelder haben einen festen Platz in der unteren rechten Ecke der technischen Zeichnungen, wie in der Abbildung gezeigt.

Die Abmessungen sollten sich kettenförmig aneinanderreihen

Holprige Maßlinien, die nicht perfekt ausgerichtet sind, erschweren das Verständnis der Maße. Daher sollten die Abmessungen auf technischen Zeichnungen wie in der Abbildung dargestellt nebeneinander angeordnet werden.

Die Dimensionen sollten einen Abstand zueinander haben.

Wie bei allen Entwürfen ist auch bei technischen Zeichnungen der Leerraum von Bedeutung. Aus Gründen der Übersichtlichkeit sollte ein ausreichender Abstand zwischen parallelen Maßlinien vorhanden sein.

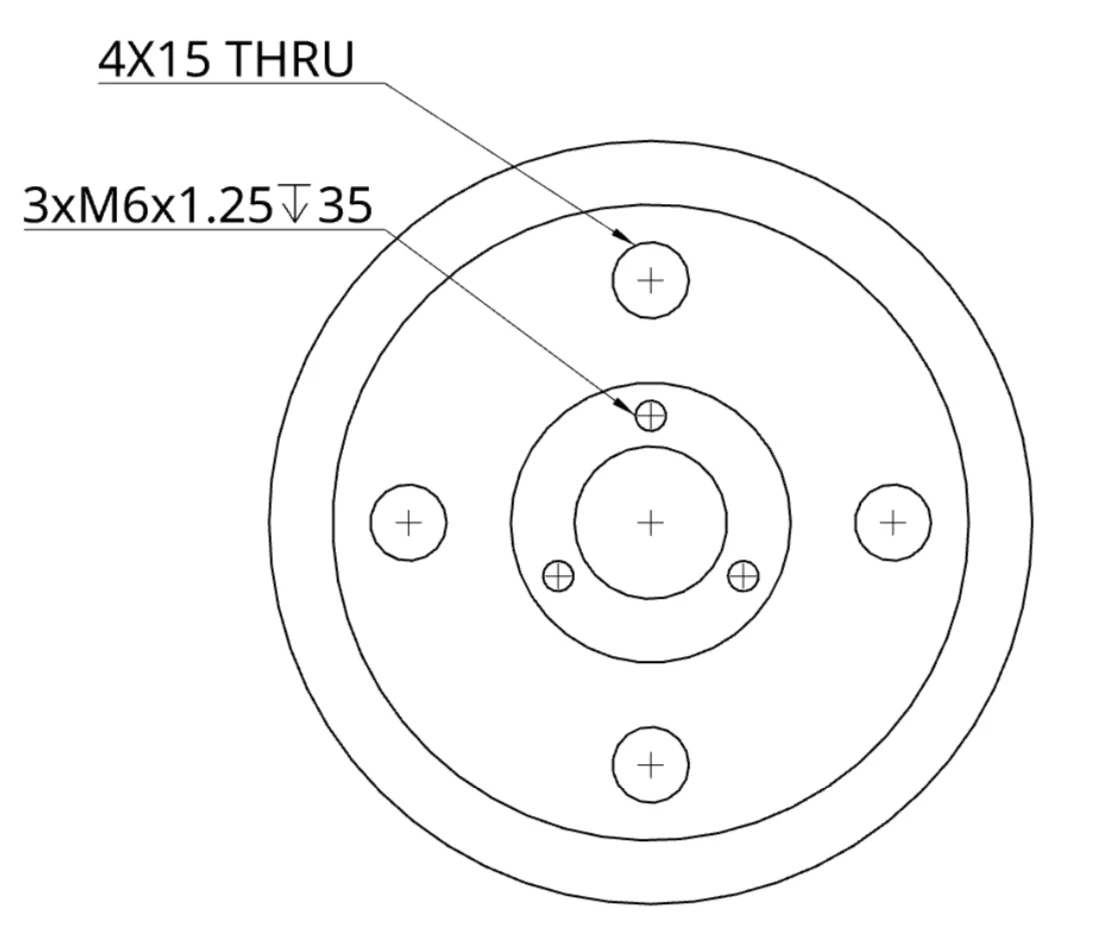

Mehrere Ansichten desselben Merkmals sollten in einem Callout vereinigt werden

Eine mit "#X" beschriftete Bemaßung zeigt an, dass das Merkmal in der Ansicht eine "Anzahl" von Malen erscheint. "4X15 THRU" zeigt an, dass das Bildmaterial mit der gleichen Funktion in der Zeichnung viermal durch einen einzigen Ausdruck verwendet wird. Auf diese Weise wird eine unnötige Wiederholung von Text in der Zeichnung wie in der Abbildung vermieden.

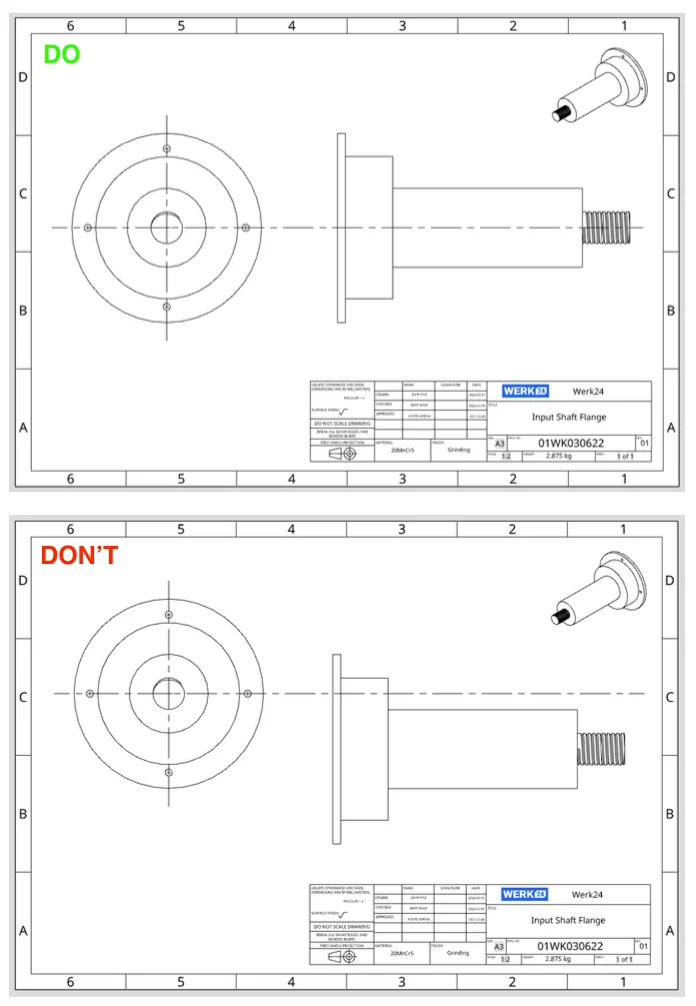

Ansichten sollten angeglichen werden

Teilansichten in technischen Zeichnungen sollten nicht wahllos auf dem Papier platziert werden. Sie müssen ausgerichtet werden, um ein sauberes Erscheinungsbild zu erhalten.
