Einführung

Technische Zeichnungen sind unverzichtbar für Prozesse wie RFQs (Requests for Quotations), Machbarkeitsanalysen und Lieferantenscouting. Der Zugriff auf die in diesen Zeichnungen enthaltenen Daten erfordert jedoch traditionell manuellen Aufwand, und der nächste Verbündete in dieser Hinsicht ist OCR.

In Teil 1 haben wir die Grenzen der herkömmlichen OCR bei der Verarbeitung technischer Zeichnungen untersucht. Nun wollen wir uns ansehen, wie die KI-gestützte TechRead API von Werk24 diese Herausforderungen überwindet.

Wie geht die KI von Werk24 über OCR hinaus?

[Die KI-Technologie von Werk24 (https://werk24.io/feature-extraction-from-engineering-drawings-with-ai) wurde speziell für die Komplexität von technischen Zeichnungen entwickelt. Die folgenden Bilder zeigen, wie sich die Werk24-API von herkömmlicher OCR unterscheidet, gefolgt von detaillierten Begründungen, die erklären, wie sie sich von ersterer abhebt:

[caption id="" align="alignnone" width="2499"]Google Vision OCR-Ausgabe mit falsch gelesenen Flanschabmessungen und Notizen Google Vision OCR-Ergebnis [/caption]

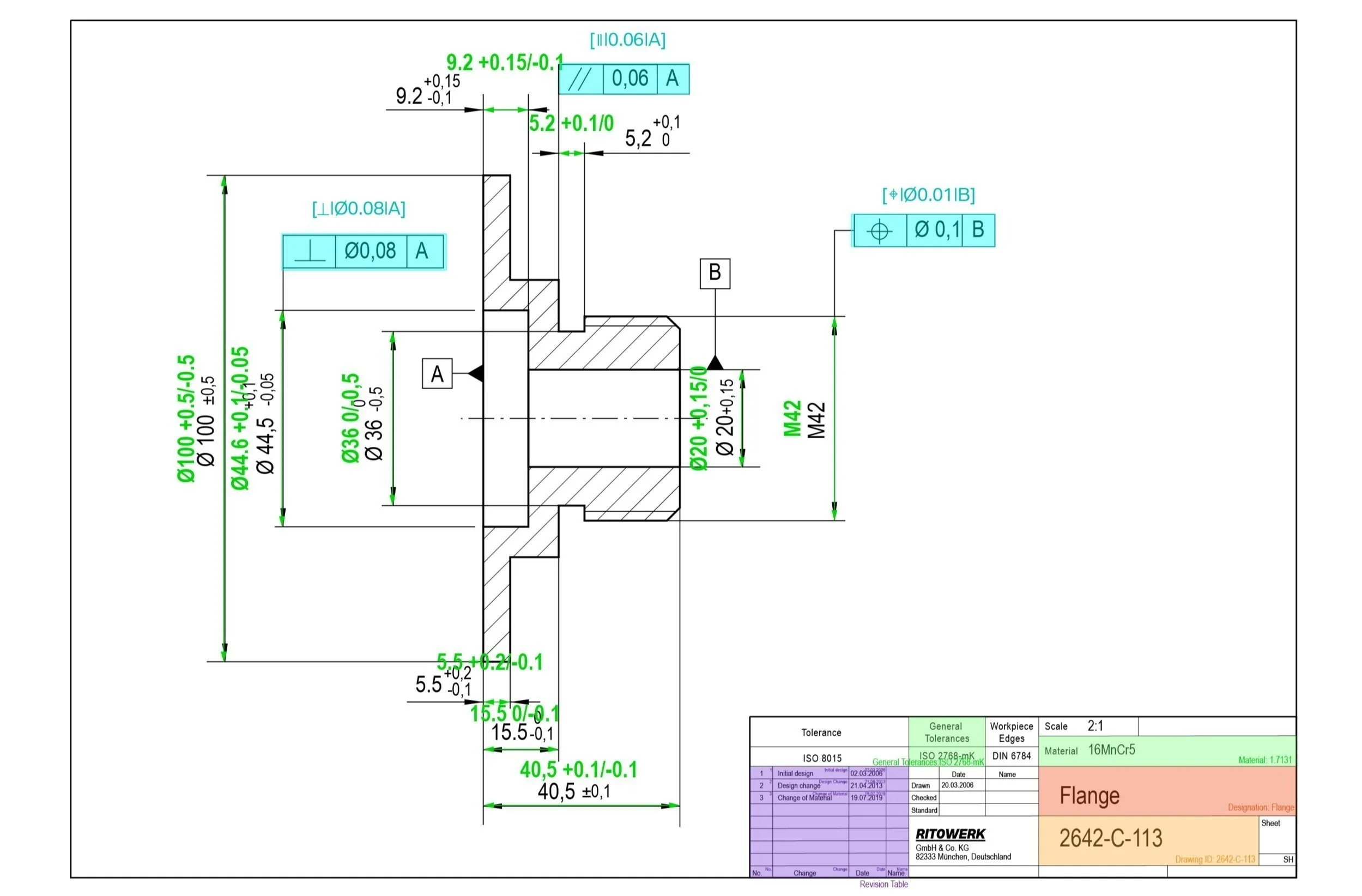

[caption id="" align="alignnone" width="2499"]Werk24 API Ergebnis, das Flanschmaße, Toleranzen und Gewinde genau strukturiert Werk24 API Ergebnis [/caption]

  1. Strukturierung von Textelementen

Die KI von Werk24 liest nicht einfach nur Text, sondern versteht die individuelle Bedeutung jedes Elements auf der Grundlage des Inhalts, des Kontexts und der visuellen Gruppierung, z. B. Maße mit Nennmaß, Toleranz, Passmaß und Gewinden. Auf diese Weise kann es die richtigen Elemente zu strukturierten Daten gruppieren und die Ausgabe im JSON-Format zurückgeben, das von Maschinen genutzt und direkt in Ihr Softwaresystem eingespeist werden kann. Auf diese Weise wird eine nahtlose Integration in Softwaresysteme ermöglicht.

Werk24 overlay grouping nominal Abmessungen auf eine flange technische Zeichnung

Werk24 Schnittstelle katalogisiert Toleranzen und Passinformationen, die aus der Zeichnung extrahiert wurden

Werk24 Dashboard identifiziert Gewindespezifikationen und Fertigungshinweise

Werk24 Zusammenfassungsbereich konsolidiert GD&T und Merkmalmetadaten für ERP-Export

Werk24 structured JSON preview übersetzt Zeichnung insights für downstream systems

Für den Title Block versteht die API von Werk24 den individuellen Text und paart die fehlenden Überschriften mit den richtigen Textergebnissen. So kann Ihr RFQ- oder ERP-System diese Informationen direkt nutzen.

Werk24 Schriftfeld parser matching Beschriftungen mit die correct Werte über die sheet

2. Mehrere Möglichkeiten, dieselbe Idee auszudrücken

Die API von Werk24 erkennt, dass ein und dieselbe Idee auf unterschiedliche Weise ausgedrückt wird. Sie versteht zum Beispiel, dass SM1, CH45 und 1x45deg alle dasselbe bedeuten: eine Fase der Länge 1 und einem Winkel von 45 Grad.

Es weiß auch, welche Bedeutung einem Wort je nach Kontext zuzuordnen ist. Zum Beispiel, wann CH45 eine Fase und wann ein Material ist.

3. Kontextabhängige Korrektur

OCR versagt oft bei der Unterscheidung von Zahlen oder gleich aussehenden Zeichen wie "1", "7" und "I", "0" und "O" oder "6" und "8". Die Technologie von Werk24 versteht die Bedeutung und den Kontext der einzelnen Textelemente. Darüber hinaus prüft sie Measure Labels und Measure Lines. Daher weiß sie, dass eine Nenngröße "11" statt "17" lauten sollte, auch wenn sie sehr mehrdeutig und ähnlich aussieht.

4. Erkennen von Sondersymbolen

Die KI von Werk24 ist darauf trainiert, [GD&T]-Symbole (https://werk24.io/knowledge-base/gdnts), mathematische [Symbole] (https://werk24.io/knowledge-base/symbols), wie "Ø" (Durchmesser) oder "±" ([Toleranz] (https://werk24.io/knowledge-base/tolerances)), und andere einzigartige Elemente zu erkennen, die OCR nicht verarbeiten kann. Dadurch wird sichergestellt, dass keine kritischen Informationen übersehen werden.

Werk24 erkennt GD&T Merkmal control frames und Symbole directly auf die Zeichnung

Werk24 interpreting diameter und plus-minus Symbole innerhalb machining Anmerkungen

Werk24 reading rotated Abmessung text without losing Messung accuracy

Werk24 compiling Symbol-rich notes in actionable structured Daten

5. Mehrere Ausrichtungen

Im Gegensatz zur OCR wird keine dominante Ausrichtung angenommen, so dass die API von Werk24 Measures aus jedem Textelement einzeln lesen und Text in jeder Ausrichtung - horizontal, vertikal oder gekippt - verarbeiten kann.

6. Handhabung komplexer Grafiken

Selbst in unübersichtlichen Zeichnungen mit Anmerkungen extrahiert die API von Werk24 den Text präzise. So können auch kleine Textfragmente mit hoher Genauigkeit gelesen werden, wenn sich die Rotationslinien überschneiden und mit den Maßen interferieren.

Vorteile der Werk24-Digitalisierung

Werk24 extrahiert nicht nur Daten - es versteht sie. Daraus ergeben sich zahlreiche Nutzenpotenziale für Hersteller und Zulieferer:

  • Kosteneinsparungen: Durch die Automatisierung der Datenextraktion werden Mitarbeiter von manuellen Aufgaben entlastet, was die Arbeitskosten senkt.

  • Stromlinienförmige Prozesse: Die Digitalisierung an der Eintrittsstelle sorgt für einen reibungslosen Arbeitsablauf, von der Datenerfassung bis zur ERP-Integration.

  • Zuverlässigkeit: Wichtige Daten wie Maße, Toleranzen, GD&T und Titelblöcke können zuverlässig und fehlerfrei aus technischen Zeichnungen extrahiert werden.

  • Schnellere Angebotserstellung: Alle wichtigen Produktionsdaten in den Technischen Zeichnungen sind innerhalb weniger Sekunden im JSON-Format abrufbar und ermöglichen so eine schnellere Angebotserstellung.

  • Neue Geschäftsmöglichkeiten: Alle oben genannten Vorteile öffnen letztendlich die Türen zu neuen Kunden und Märkten.

Indem Werk24 den Digitalisierungsprozess automatisiert und die Daten sofort zugänglich und verwertbar macht, hilft es Ihnen, Ineffizienzen und hohe Kosten zu vermeiden, und bietet gleichzeitig eine vollständige, anspruchsvolle und zuverlässige Alternative zu herkömmlichen OCR-Lösungen.

Was kommt als Nächstes?

Im letzten Teil dieser Serie werden wir die verschiedenen relevanten Anwendungsfälle für die API von Werk24 untersuchen und erfahren, wie Werk24 den Unternehmen bereits dabei hilft, ihre Prozesse mit seiner Spitzentechnologie zu optimieren.

Kontaktieren Sie jetzt unsere Experten und erfahren Sie, wie Werk24 Ihr Unternehmen verändern kann!
