Die Bedeutung der Extraktion externer Dimensionen

Das Extrahieren und Verstehen der Außenmaße aus technischen Zeichnungen mit einem herkömmlichen OCR-System (Optical Character Recognition) konnte nicht mit einer zuverlässigen automatisierten Technologie verglichen werden.

Außenabmessungen sind einer der wichtigsten Teile einer technischen Zeichnung. Diese Abmessungen liefern eine erste Annäherung an das Teil und können ein entscheidender Parameter bei der Bestimmung der Machbarkeit der Herstellung sein. Anhand dieser Informationen lassen sich die Bearbeitungsprozesse, Einschränkungen, Materialien, Kosten usw. definieren. Das manuelle Ablesen dieser Außenmaße aus den technischen Zeichnungen kann zeitaufwändig und fehleranfällig sein. Werk24 entwickelt die Technologie, um diese Außenmaße fehlerfrei zu extrahieren und relevante Informationen, die für die Machbarkeitsanalyse der Teile benötigt werden, zu antizipieren.

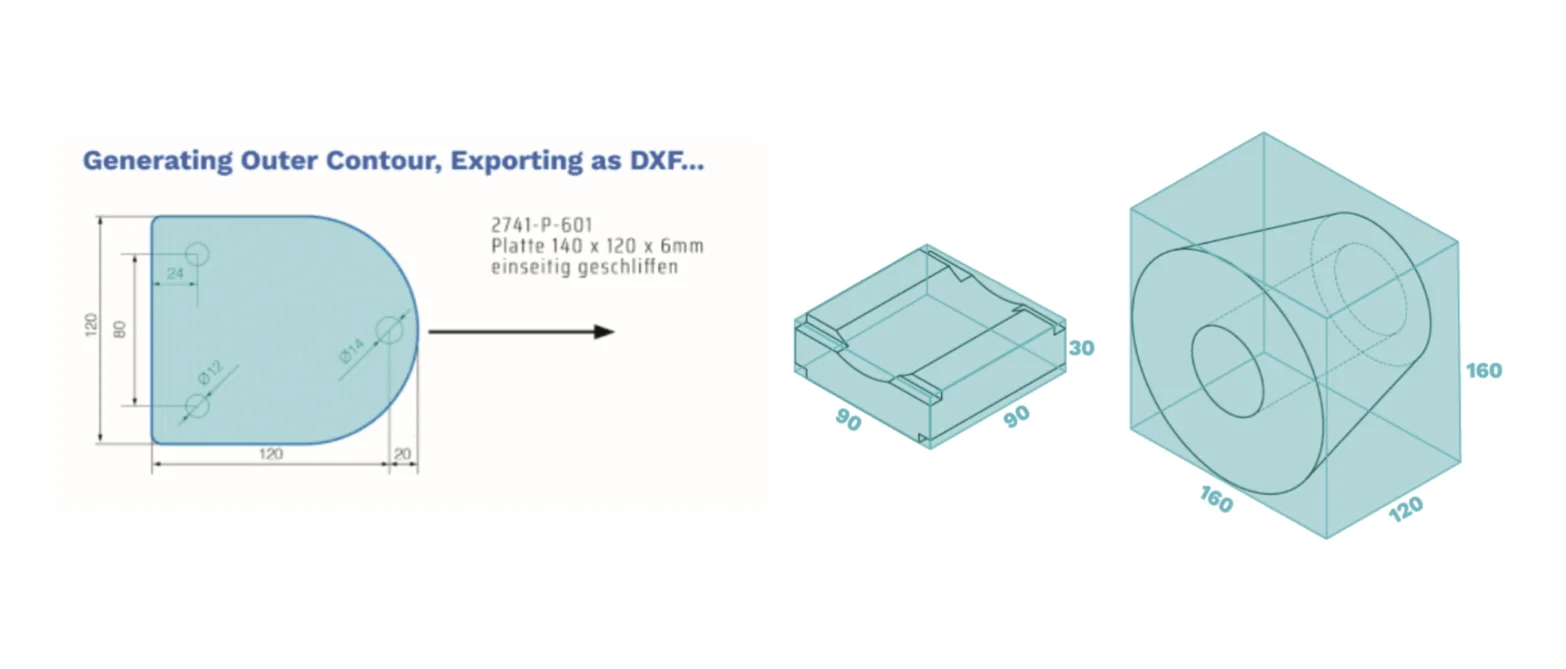

Ein technisches Bauteil kann durch die drei Grundmaße Länge, Breite und Höhe definiert werden, die zusammen ein quaderförmiges Volumen bilden, das dieses Teil umschließt; bei einem Drehteil ist dies ein umschließender Zylinder. Unabhängig vom Verfahren ist dieses Volumen der Mindestraum, der auf einer Maschine zur Herstellung des Teils benötigt wird.

Die Herstellung des Teils beginnt mit der Auswahl des richtigen Prozesses und der richtigen Maschine, die alle ihre Fertigungsbeschränkungen aufgrund der Größe des Teils haben. Die Bedeutung der Außenmaße liegt darin, dass sie zur Auswahl des richtigen Verfahrens und der richtigen Maschine für die Fertigung verwendet werden können. Der nächste wichtige Schritt ist die Entscheidung über die benötigte Materialmenge, die anhand der Außenmaße leicht getroffen werden kann.

Das Lesen von Außenmaßen mit OCR-Technologie (Optical Character Recognition) kann verlockend sein, ist aber nicht genau. Meistens müssen die Außenmaße aus mehreren Maßen abgeleitet werden, was mit OCR nicht möglich ist. Die Werk24-Technologie lernt dies, indem sie 100.000 Zeichnungen pro Monat verarbeitet und mithilfe künstlicher Intelligenz genaue Außenmaße liefert. Darüber hinaus kann die Werk24-Technologie aus den Außenmaßen eine 3D-Kontur erzeugen, die sich als äußerst hilfreich erweist, um sich die Kontur des Teils vorzustellen.
