IT-Noten als standardisierte Toleranz

Haben Sie sich jemals gewünscht, Sie könnten die verschiedenen Duldungsmethoden auf eine einzige standardisierte Weise handhaben? So geht's...

Die Toleranz ist definiert als die zulässige Abweichung vom Nennwert eines Maßes und ist auch eines der Elemente technischer Zeichnungen. Toleranzen können sich auf viele verschiedene Einheiten beziehen. Zum Beispiel Abweichungstoleranz, Grenztoleranz, Allgemeintoleranz, usw. Dies sind wichtige Elemente für die Produktion, aber mehrere Datenanalyseprobleme benötigen diese Granularität nicht, um gelöst zu werden. Für die Lösung von Problemen ist vielmehr eine einfache Angabe darüber erforderlich, wie schwierig es ist, die Toleranz zu erreichen.

Glücklicherweise gibt es einen vereinfachten Indikator: ISO 286 species the International Tolerance (IT) Grades. Die Arten sind international anerkannte Toleranzcodes für lineare Abmessungen, die von IT01 bis IT18 reichen. Niedrige Zahlen verweisen auf enge Toleranzen (d.h. schwierige Toleranzen), und große Zahlen auf weite Toleranzen.

Durch den Umgang mit so vielen Parametern ist es möglich, den Ingenieuren das Leben leichter zu machen, ohne die falschen Schritte zu gehen. Der richtige Schritt für die Ingenieure ist die API von Werk24, die automatisch den IT-Grad für alle endlichen Toleranzen, die sie extrahiert, berechnet. Nachfolgend ein Beispiel für die Umwandlung von Toleranzen in definitive IT-Grade:

Warum die Toleranzbreite nicht ausreicht

Natürlich erzeugt Werk24 auch die Toleranzbreite. Für die meisten Anwendungen sind jedoch IT-Grade aussagekräftiger. Der Grund ist einfach: Eine enge Toleranz auf einem großen Maß ist schwieriger zu erreichen als die gleiche Toleranz auf einem kleineren Maß, das wie auf den Bildern dargestellt wird.

Welche Toleranzmethoden haben keine IT-Grade

IT-Grade verlangen, dass die Toleranzbreite endlich ist. Toleranzbreiten, die nur eine obere (z.B. max. 4) oder untere (z.B. min. 10,0) Grenze haben, oder Näherungsmaße (z.B. ~40) werden daher nicht mit einer IT-Note bewertet. Das Gleiche gilt für Maße, die keine Toleranz haben, weil sie als "theoretisch genau" oder als Referenzmaß gekennzeichnet sind.

Beziehungen zu Fits

IT-Noten sollten nicht völlig unbekannt sein; die meisten von uns werden sie bereits im Zusammenhang mit Passungen gesehen haben. Passungen werden in zwei Teilen definiert: (I) die Lage - beschrieben durch 1-2 Zeichen und (ii) die Breite - beschrieben durch die IT-Note.

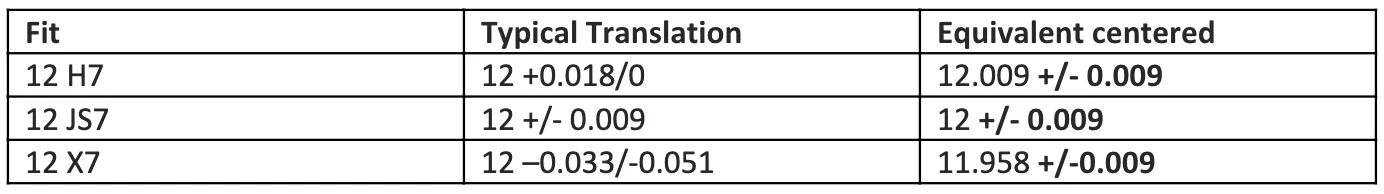

Zusätzliche Informationen über den Standort haben normalerweise keinen Einfluss auf die Preisgestaltung oder die Durchführbarkeitsprüfung. Es wird lediglich ein Versatz zur Nenngröße hinzugefügt. Im folgenden Beispiel für Passungen wird die Umrechnung zunächst anhand der Übersetzungstabelle vorgenommen und dann zentriert. Für die gewählte Nenngröße 12 entspricht der IT-Grad IT7 einer Toleranzbreite von +/- 0,009. Diese Breite konnte für alle Stellen der Passung eingehalten werden.

Umrechnung und Extrapolation

Die Umwandlung der Toleranzbreiten in IT-Güteklassen ist keine Raketenwissenschaft. Das folgende Bild zeigt, wie die Technologie von Werk24 all diese verschiedenen Arten von Toleranzen versteht und eine einzige Ausgabe liefert.

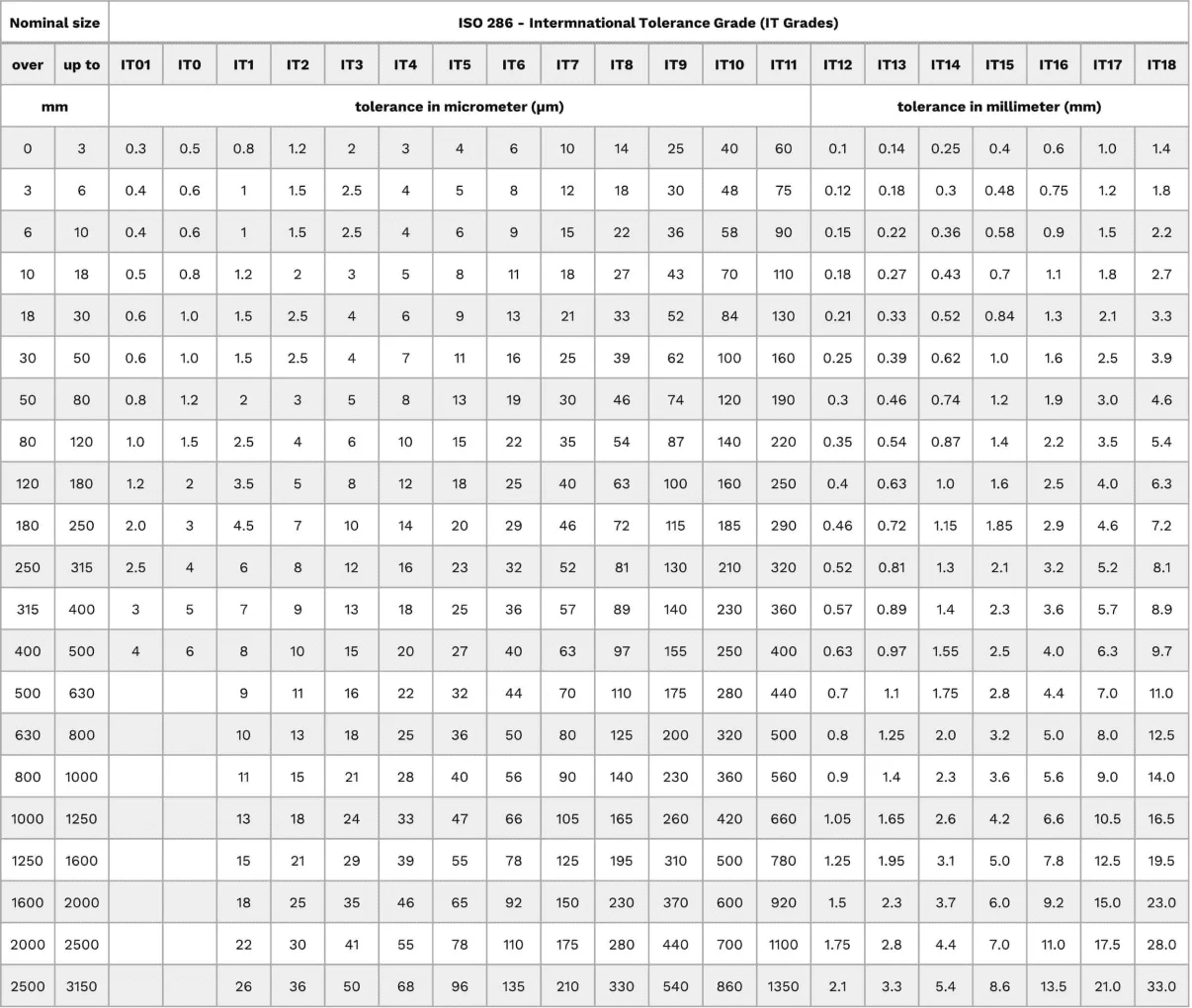

Die ISO 286 definiert die internationalen Toleranzklassen für Nennmaße bis zu 3,15 m, die in der abgebildeten Tabelle zu sehen sind. Beginnen wir mit der Wahl von IT12, einem der IT-Grade aus den Toleranzbändern, um zu zeigen, wie es funktioniert. Angenommen, das Nennmaß liegt über 20,0 mm, so liegen die Werte in der Tabelle zwischen 18 und 30 mm. Die Konvergenz von definierter Spalte und Zeile ist gleich 0,21 mm, wobei IT12 eine Abweichung von 0,21 mm vom Nennmaß erlaubt. Die Standardtabelle zeigt die IT-Grade von IT01 (am genauesten) bis IT18 (am wenigsten genau); diese Grade können durch eine einfache Formel ermittelt werden, so dass bei Bedarf noch mehr Variationen möglich sind.
