Werk24 erklärt die Grundlagen der Sprache des technischen Zeichnens

Muss man ein Ingenieur sein, um technische Zeichnungen zu verstehen? Nein, natürlich nicht! Wir können Ihnen unsere Sprache der technischen Zeichnungen beibringen, wenn Sie technische Zeichnungen wie ein Ingenieur interpretieren wollen.

Sie fragen sich vielleicht, warum Sie sie brauchen. Lassen Sie uns zunächst zusammenfassen [warum brauchen wir noch technische Zeichnungen] (https://werk24.io/blog/why-do-we-still-need-technical-drawings):

In zahlreichen Fertigungsunternehmen werden täglich Tausende von Zeichnungen erstellt. In der Maschinenbauindustrie übertragen technische Zeichnungen, was benötigt, gesucht und gebraucht wird, damit die Ressourcen erweitert werden können, um eine Idee in die Realität umzusetzen. Die Kenntnis der Werk24-Sprache für technische Zeichnungen kann Ihnen helfen, die Zusammenhänge zu verstehen und die Prozesse zu interpretieren, wenn das Teil hergestellt oder von einem Lieferanten bezogen werden muss, auch wenn Sie kein Ingenieur sind, aber in dieser Branche arbeiten.

Die gute Nachricht ist, dass Werk24 die Grundlagen der technischen Zeichensprache detailliert erklärt.

Schnelles Überspringen der Grundlagen der Zeichensprache

Die technischen Zeichnungen, die Sie erhalten, entsprechen einer bestimmten Rahmennorm. Hier stellt Werk24 einige Grundlagen in seiner Sprache zur Verfügung, die das Verständnis der Zeichnungen erleichtern.

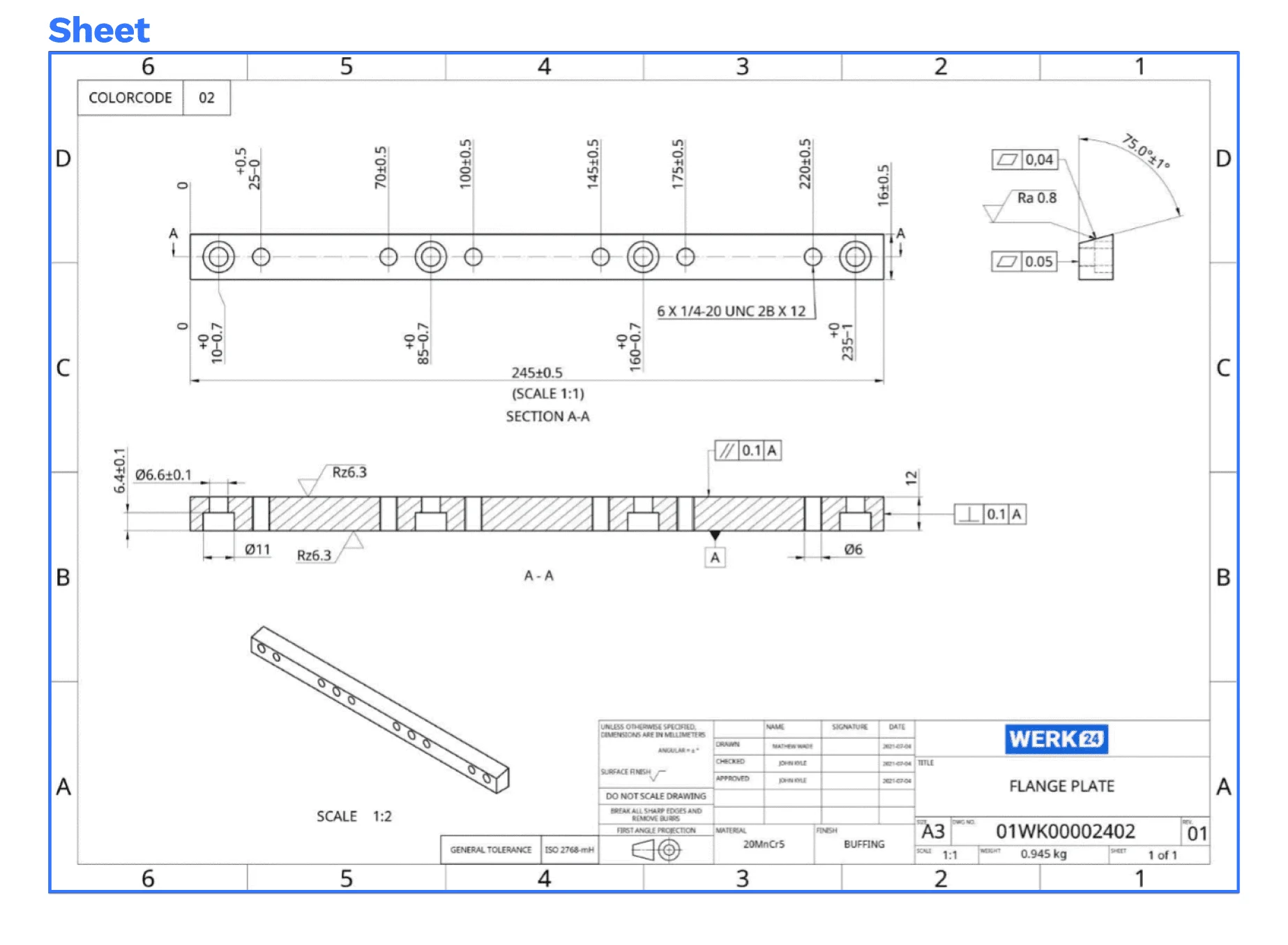

Die mitgelieferte Zeichnung besteht aus zwei Teilen: (i) Die Seite umfasst das Blatt. Daher sind das Blatt und die Seite nicht dasselbe. (ii) Das Blatt hat verschiedene Abschnitte, wie z. B. die Leinwand, das Titelblatt, die Miniaturansichten der Abschnitte und die Notizen, die später in diesem Artikel näher erläutert werden. Das Beispiel für eine Seite ist unten abgebildet:

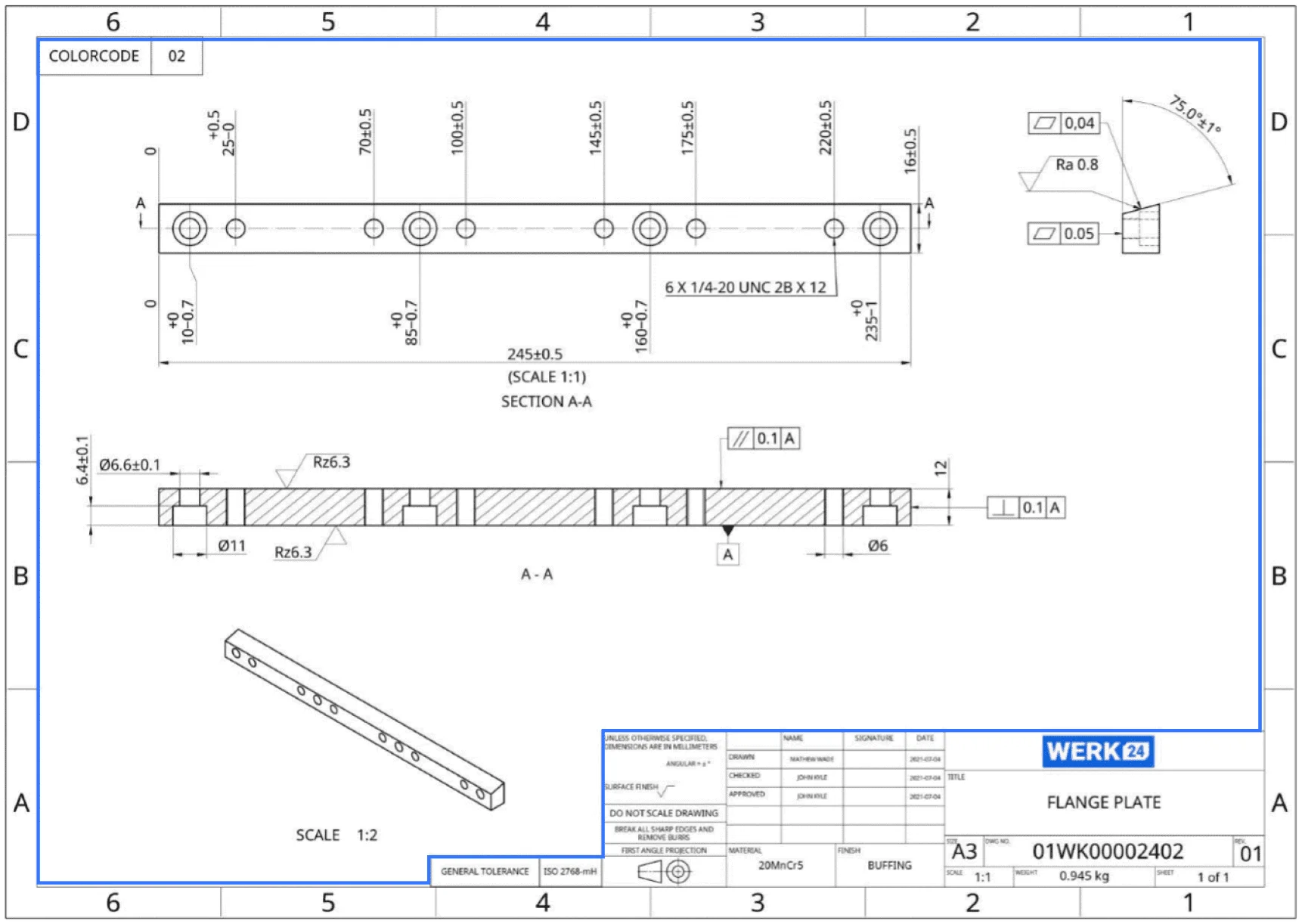

Leinwand-Miniaturansicht

Im nebenstehenden Beispiel kennzeichnen die blauen Linien den Bereich, in dem die Canvas-Miniaturansicht das Blatt beschnitten hat, um das Layout der Leinwand wiederzugeben. Die Leinwand enthält Abschnitte für Abschnitte und Notizen innerhalb ihrer Grenzen.

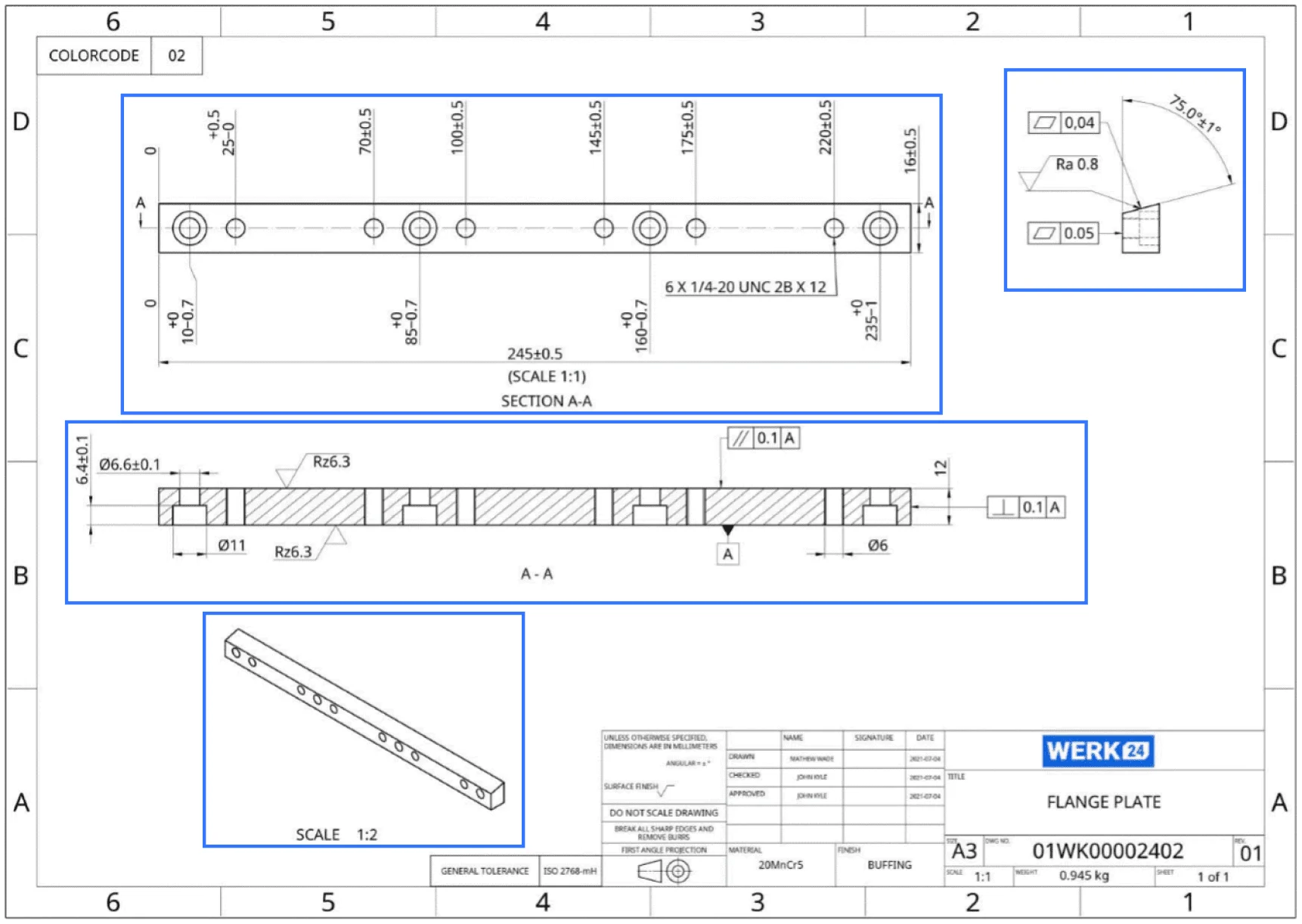

Sektionale Miniaturansicht

Schnitte können zum Zeichnen verwendet werden: (i) die äußere Konstruktion, um anzuzeigen, um welches Material es sich in der technischen Zeichnung handelt, (ii) die innere Struktur eines Bauteils, die in der Außenansicht nicht beschrieben werden kann, durch verdeckte Linien. Hier ist es möglich, die inneren Strukturen des Objekts mit gegebenen Maßen (z. B. Radien usw.) besser zu visualisieren, wenn man sich vorstellt, dass man es durchschneidet und einen Ausschnitt entfernt. Canvas kann mehrere Schnittminiaturen enthalten, die das Bauteil beschreiben.

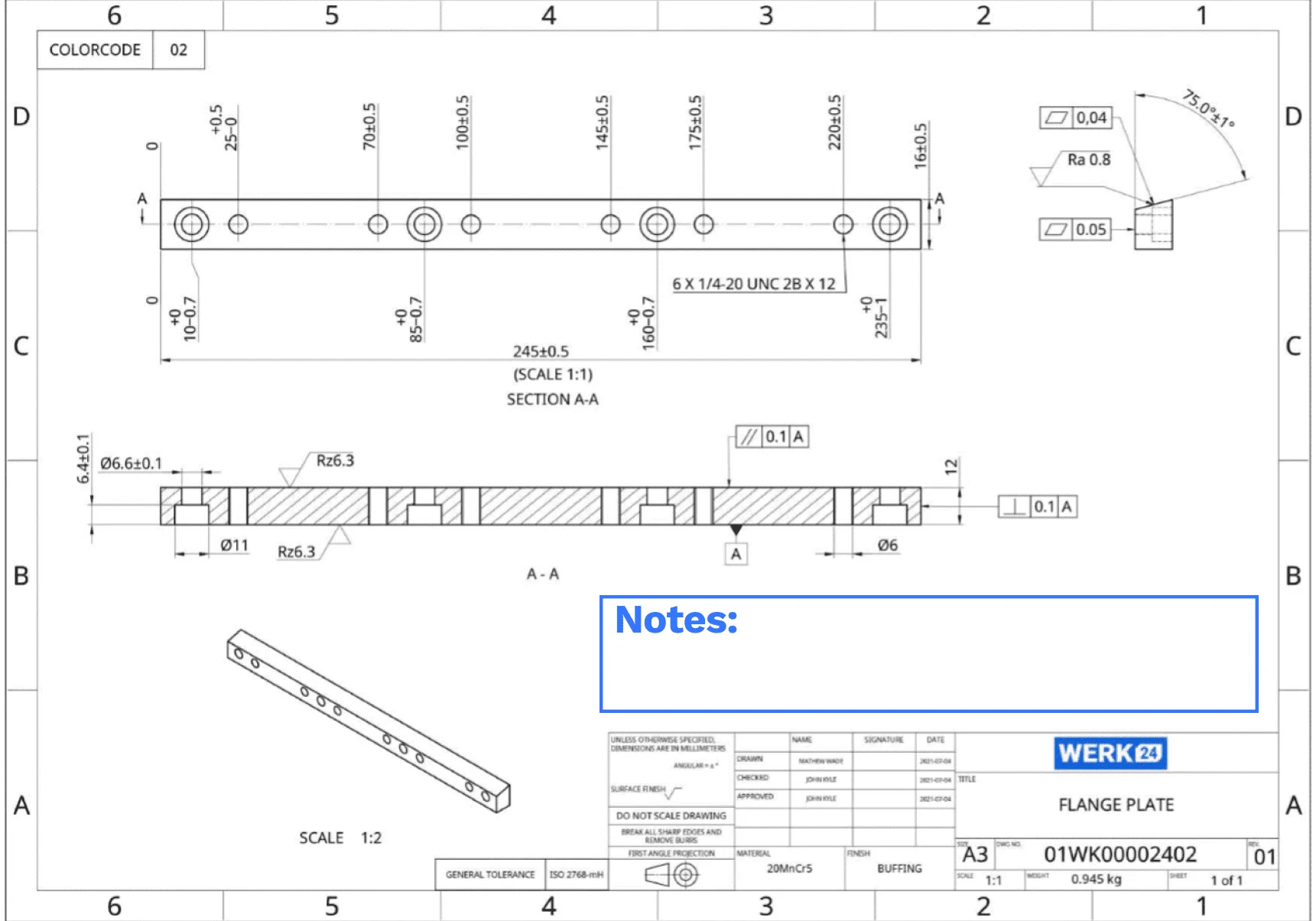

Anmerkungen

In Canvas werden Anmerkungen eingefügt, in der Regel am oberen Rand des Titelblocks, um bestimmte Symbole oder Notizen des Eigentümers zu erklären, die bestimmte Teile der Zeichnung für den Leser verdeutlichen sollen.

Schriftfeld

Das Schriftfeld wird nicht als im Canvas platziert gezählt. Es besteht aus den Informationsfeldern in der unteren rechten Ecke einer Zeichnung. Es enthält Zeichnungsinformationen wie den Titel, den Namen des Autors, den Maßstab, das Logo des Eigentümers und das Erstellungsdatum der Zeichnung. Je nach Eigentümer können weitere Details (z. B. Revisionsinformationen, Ausgabedaten, Kunden usw.) angegeben werden. Wenn Sie Informationen, die den Autor der Zeichnung identifizieren, unkenntlich machen müssen, um die Zeichnung zu neutralisieren, gibt es auch dafür eine Lösung: Werk24 hat auch eine Lösung namens Blattanonymisierung, schauen Sie auf die Produktseite, um mehr zu erfahren.

Wenn Sie diesen Punkt erreicht haben, verfügen Sie über ein grundlegendes, aber ausreichendes Verständnis unserer Sprache für technische Zeichnungen. Auf der Blog-Artikelseite erfahren Sie mehr über technische Zeichnungen und Werk24-Lösungen.
