Werk24 liest jetzt Leinwand- und Schnittnoten

Haben Sie Interesse daran, Ihr Verständnis für technische Zeichnungen zu verbessern?

Zu diesem Zweck stellen die Ingenieure Informationen im Abschnitt "Anmerkungen" der Zeichnungen bereit, um Ihnen die Arbeit zu erleichtern und die korrekte Auslegung der Zeichnung zu gewährleisten. Einige Hinweise sind jedoch subjektiv und werden von jedem Ingenieur anders geschrieben. Aber Sie müssen sich keine Sorgen machen, sie zu verstehen, denn die Technologie der Künstlichen Intelligenz von Werk24 kann die Informationen in den Anmerkungen auf den Zeichnungen automatisch lesen und interpretieren.

Hinweise auf technischen Zeichnungen enthalten spezielle Konventionen und Symbole, die in der Zeichnung verwendet werden und je nach Eigentümer Informationen, die zuvor im Schriftfeld aufgeführt wurden, oder zusätzliche Eigenschaften der Bauteile vermitteln können.

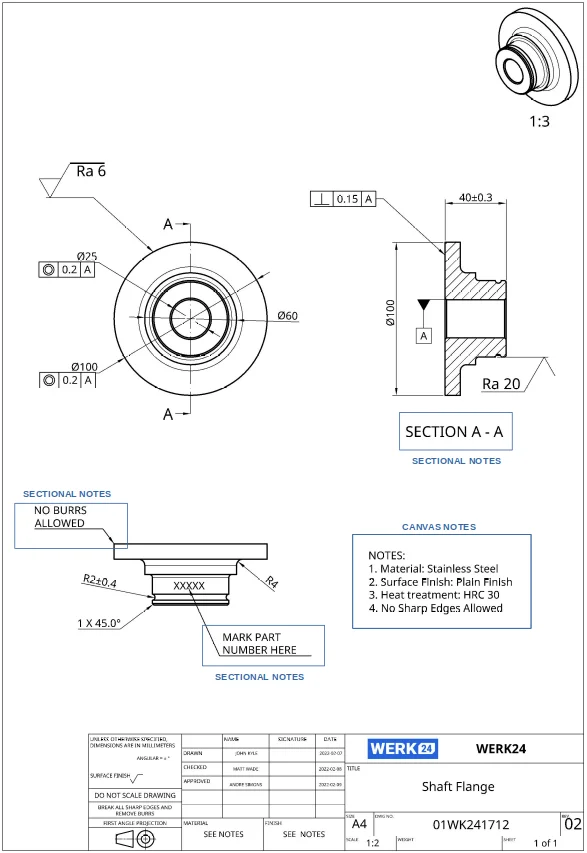

Werk24 unterteilt Notizen in zwei Kategorien: (i) Schnittnotizen, auch bekannt als spezielle Notizen, die entweder direkt auf dem Blatt oder in der Nähe der Ansichten angegeben werden, und (ii) Leinwandnotizen, auch bekannt als allgemeine Notizen, die von einem Vorspann begleitet werden, der auf die Merkmale des Bauteils hinweist und normalerweise außerhalb des Schriftfelds platziert werden. Im Folgenden finden Sie ein Beispiel für Canvas und Sectional Notes in einer technischen Zeichnung, damit Sie deren Layout besser verstehen:

Warum die Abschnittsnotizen verwenden?

Querschnittshinweise beziehen sich auf bestimmte Merkmale eines bestimmten Teils (z. B. interne Merkmalsdetails, Teilenummern usw.). Wie in der Beispielabbildung zu sehen ist, wird in einem Querschnittsvermerk für ein bestimmtes Teil der Hinweis "Gratfreiheit" gegeben, was bedeutet, dass es während der Herstellung des Teils nicht zu einer Materialanhäufung auf der Oberfläche kommen darf. Darüber hinaus wird in der Sektionsnotiz die Position für die Kennzeichnung der Teilenummer angegeben.

Warum die Canvas-Notizen verwenden?

Canvas Notes beziehen sich auf die in den Zeichnungen verwendeten Standardreferenzen, die für das gesamte Teil verwendeten Bearbeitungspraktiken (z. B. "Keine scharfen Kanten zulässig" im Beispiel), Nachbearbeitungsschritte und andere Spezifikationen, die sich auf die gesamte Zeichnung beziehen. Die Kopfzeile wird in der Regel als "NOTES" bezeichnet.

Wie unterstützt Sie Werk24 AI?

Das Lesen und Interpretieren einer technischen Zeichnung kann zeitaufwändig und kompliziert sein, auch wenn die Ingenieure alle notwendigen Teilebeschreibungen und Details zur Verdeutlichung mit einbeziehen. Dann kann Werk24 Ihnen helfen, Zeit und Mühe beim Lesen von Zeichnungen zu sparen. Die Technologie von Werk24 liest nicht nur die Canvas- und Schnittnotizen aus einer technischen Zeichnung aus, sondern analysiert auch automatisch die Schlüsselwörter, um relevante Informationen zu extrahieren. So liest Werk24 z.B. Canvas Notes und erstellt aus den technischen Zeichnungen eine Kategorisierung für notwendige Nachbearbeitungsschritte des Bauteils. Wie Werk24 die Nachbearbeitungsschritte im Detail extrahiert, können Sie in diesem [Blogartikel] (https://werk24.io/blog/extracting-post-processing-steps-from-technical-drawings) nachlesen. In einer Vielzahl von Situationen beschleunigt die KI von Werk24 Ihre Prozesse mit weniger Fehlern.
