Werk24 liest jetzt die Revisionstabelle

· Written by Aylin Akseki

Verfügbar in:

Ist es nicht wichtig, dass die historischen Daten der Transaktion korrekt sind und die zusätzlichen Informationen an der richtigen Stelle stehen? Aber wussten Sie, wie dies bei Änderungen von technischen Teilen geschieht?

Die Revisionstabelle ist die umfassendste Quelle für Informationen über den Revisionsverlauf eines Teils - sie löscht oder verliert niemals Daten. Daher ist die Revisionstabelle einer der wichtigsten Teile einer technischen Zeichnung.

Die Revisionstabelle enthält wichtige Informationen wie den Inhalt der letzten Änderung, das Datum dieser Änderung, die dafür verantwortliche Person und sogar die Position der Änderung auf der Zeichnung.

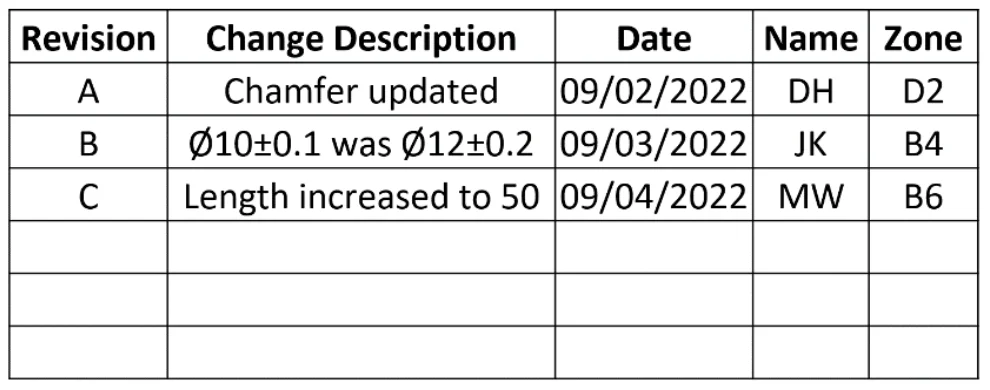

So sieht eine Revisionstabelle aus:

Beispiel einer Revisionstabelle mit Änderungsindex, Beschreibung, Datum und Genehmigungsspalten

Suchen Sie nach den neuesten Zeichnungen im Archiv?

Stellen Sie sich vor, Sie haben Tausende von Zeichnungen in einem einzigen Ordner und suchen nach den neuesten Zeichnungen. Es wird sehr schwierig sein, die Aufzeichnungen zu jeder Zeichnung manuell zu pflegen und die neueste Zeichnung zu finden. Werk24 kann nun die Revisionstabelle automatisch auslesen und die Informationen innerhalb von Sekunden bereitstellen. Werk24 liefert Ihnen die letzte Revision zusammen mit den Details der Änderungsinhalte.

Werk24 liest Revisionstabelle. Kann OCR dies tun?

Man könnte sagen, dass dies auch mit einfacher OCR-Technologie möglich ist, aber die Komplexität der Revisionstabelle macht dies schwierig. Werk24 nutzt viele Kontextinformationen, um ein strukturiertes Ergebnis zu erzielen. Da wir die folgenden Herausforderungen in einer Revisionstabelle verstehen können, übertrifft unsere Künstliche Intelligenz die OCR-Technologie.

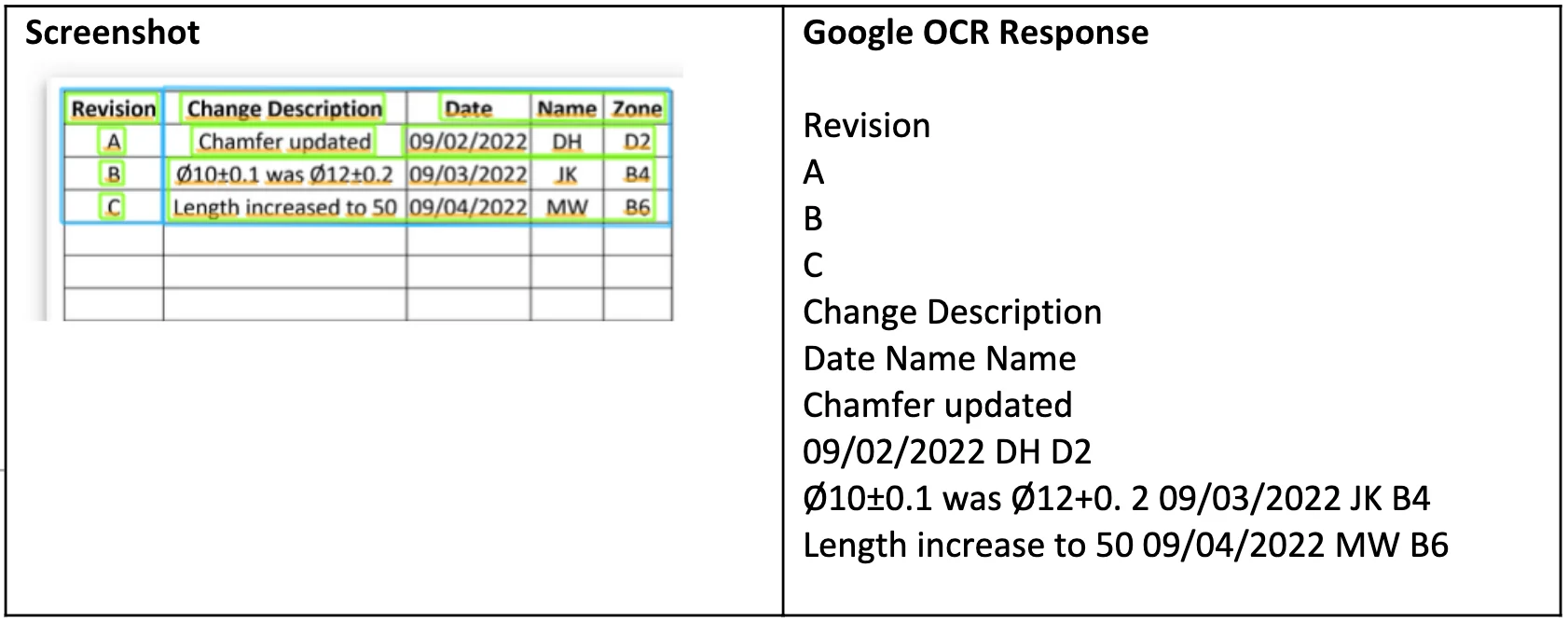

Zur Veranschaulichung haben wir die obige Revisionstabelle als Beispiel genommen und sie mit Google Vision OCR verarbeitet (probieren Sie es hier selbst aus: https://cloud.google.com/vision/docs/drag-and-drop). Am 1. April 2022 erzeugt Google die folgende Antwort:

Vergleich der Google-Vision-OCR-Ausgabe mit den strukturierten Revisionstabellen-Daten von Werk24

Google leistet mit seiner generischen OCR-Technologie Erstaunliches - allerdings verfügt es über keinerlei Fachwissen und kennt das gewünschte Ergebnisformat nicht. Die Folge ist, dass sie den Text in einer mehr oder weniger zufälligen Reihenfolge zurückliefert. Werk24 hingegen erzeugt strukturierte Daten, die Sie direkt zur Automatisierung Ihrer Prozesse nutzen können.

Werk24-Antwort

Werk24-Schnittstelle zeigt eine normalisierte Revisionstabelle bereit für nachgelagerte Systeme

Daten

Ein Datum zu lesen ist einfach, aber sein Format zu verstehen ist schwierig. In einer Revisionstabelle kann es jedes beliebige Format für dasselbe Datum geben, z. B. 31/12/2021, 31-12-2021, 31.12.21, 2021/Dez/31 usw. Unsere künstliche Intelligenz versteht all diese Datumsformate und vermeidet so jegliche Verwechslung der Daten.

Zonen vs. Revisionen

Eine weitere Herausforderung ist die Unterscheidung zwischen Revisionsseriennummer und Zone. Ist A1 eine Revisionsseriennummer oder eine Zone? Werk24 wird sie korrekt als Zone identifizieren. Für eine OCR sind sie nur bedeutungslose Zeichen, während Werk24 sie zwischen Zonen und Revisionen kategorisiert.

Migration zu PLM!

Eine PLM-Software kann eine Plattform zur kategorischen Speicherung von Zeichnungsrevisionsdaten bieten. Dies erfordert jedoch eine Verknüpfung mit der CAD-Software und den Erwerb einer teuren Lizenz für die PLM-Software. Werk24 kann eine zuverlässige und einfache Lösung bieten, indem es die Revisionstabelle und das Schriftfeld ausliest. Es kann Ihnen helfen, Tausende von Zeichnungen zu organisieren und dabei alle Kosten für PLM-Software zu sparen.
