Werk24 versteht Gewindeelemente aus technischen Zeichnungen

· Written by Aylin Akseki

Verfügbar in:

Wissen Sie, wie kompliziert eine Gewindeanmerkung auf einer Konstruktions-/CAD-Zeichnung aussieht?

Als Hersteller oder Datenanalytiker scheint der Umgang mit komplizierten Threads wirklich einschüchternd zu sein. Stellen Sie sich Ihr Leben ohne den Stress vor, jedes Detail der Elemente komplizierter technischer Zeichnungen lesen zu müssen. Die Künstliche Intelligenz (KI) von Werk24 versteht jetzt alles, was Sie über all diese Gewindeelemente wissen müssen und präsentiert Ihnen ein strukturiertes Ergebnis, das alle diese Parameter enthält. Um diese Komplexität zu verdeutlichen, stellen wir Ihnen verschiedene Gewindeelemente vor, die in technischen Zeichnungen vorkommen.

Fäden

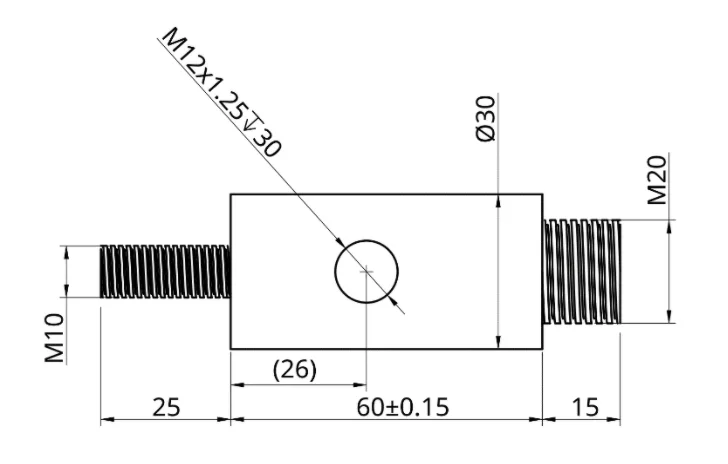

Gewindemesswerte enthalten viele Informationen, z. B. Durchmesser, Länge, Winkel, Steigung und Richtung. Werden diese Unterscheidungen übersehen, kann dies dazu führen, dass ein Teileauftrag angenommen wird, der nicht erfüllt werden kann, weil das erforderliche Werkzeug nicht vorhanden ist. Hier ist eine Teilezeichnung mit Außengewinde-Elementen:

technische Zeichnung excerpt mit highlighted external Gewinde Hinweise und Abmessungen

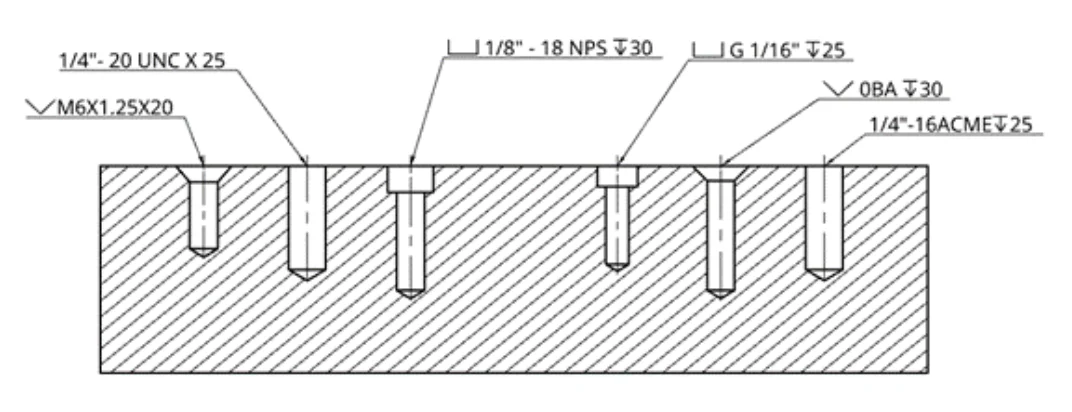

Das sind natürlich die einfachen. Und wie sieht eine komplizierte aus? Sie sieht so aus:

Werk24 Schnittstelle interpreting eine complex Gewinde Anmerkung mit multiple parameters

Früher verstand die KI von Werk24 nur einfache Threads, aber mit dem neuesten Update können Sie jetzt sehr detaillierte Informationen über die Threads erhalten. Dies beinhaltet:

  • Die Hand des Fadens

  • Außen-/Innengewinde Typ

  • Länge des Gewindeteils im Vergleich zur Gesamtlänge der Bohrung (bei Innengewinde)/des Schafts (bei Außengewinde)

  • Senkung/Senkungsbohrung Art der Bohrung

Es hat lange gedauert, bis wir das Gewinde als eines der komplexesten Merkmale von Konstruktions-/CAD-Zeichnungen verstanden haben, aber jetzt versuchen wir, es so perfekt wie möglich zu machen. Zusätzlich zu den "Metrischen ISO-Gewinden" versteht Werk24 auch die "Zoll-Gewinde", die meist den "Amerikanischen ANSI-Normen" folgen. Die verschiedenen Normen haben unterschiedliche Bezeichnungen für die Gewinde. Werk24 kennt die verschiedenen Symbole und Begriffe, die in den verschiedenen Gewindebezeichnungen verwendet werden. Weitere Details zu Gewinden können Sie in unserer Dokumentation nachlesen.

Zusätzliche Funktion: Automatische Tonhöhenberechnung

Werk24 liest nicht nur die Gewindemaße im Detail ein, sondern berechnet auch die Normsteigungswerte nach ISO 261. Dazu müssen Sie nur die technische Zeichnung hochladen und ein paar Sekunden warten. Dies kann sehr praktisch sein, wenn Sie ermitteln müssen, welche verschiedenen Steigungen für die Herstellung der Gewinde in einem bestimmten Teil oder einer Baugruppe erforderlich sind.

Stellen Sie sich ein Szenario vor, in dem Sie 100 Teile zu fertigen haben und diese Teile eine Vielzahl von Gewindemerkmalen aufweisen. Sie benötigen eine Liste von Steigungswerten, um die entsprechenden Werkzeuge zu bestellen. Mit Werk24 können Sie die folgenden zeitraubenden Schritte überspringen:

  1. Lesen Sie jede Zeichnung manuell.

  2. Notieren Sie alle Gewindedurchmesser.

  3. Suchen Sie nach diesen Durchmessern in der ISO261 Nachschlagetabelle, um die Standardsteigung zu finden.

  4. Löschen Sie die überflüssigen Tonhöhenwerte.

Es gibt viele solcher Szenarien, in denen Werk24 als Katalysator für Ihre Fertigungsprozesse eingesetzt werden kann, um den Produktherstellungszyklus zu beschleunigen und die Vorlaufzeit zu verkürzen. Vor allem aber bewahrt es Sie vor Rückschlägen durch menschliche Lesefehler, die unvermeidlich sind.

Dieser Artikel wurde automatisch aus dem Englischen übersetzt. English version
