Werk24 versteht Toleranzen aus technischen Zeichnungen

Stellen Sie sich vor, Sie bauen eine komplexe Maschine und stellen dann fest, dass die Komponenten nicht zusammenpassen. Einige sind zum Beispiel zu groß, um in den benötigten Raum zu passen. Wer ist daran schuld? Denken Sie nicht zu viel nach, denn die Antwort lautet: Toleranz.

Toleranzen mögen wie Fachchinesisch klingen, aber keine Angst, wir wollen das Konzept vereinfachen und zeigen, wie Werk24 AI das Präzisionsspiel revolutioniert.

Verstehen von Toleranzen

Die Toleranzen in technischen Zeichnungen geben die zulässige Abweichung von den Abmessungen eines Produkts an, um dessen präzise Funktion zu gewährleisten und gleichzeitig eine wirtschaftliche Herstellung zu ermöglichen. Die Nichtbeachtung von Toleranzen kann also zu zahlreichen Schwierigkeiten während des Montageprozesses und zu erheblichen Kostensteigerungen führen. Toleranzen werden durch ein internationales Codesystem in 18 Kategorien eingeteilt, um lineare Toleranzen innerhalb einzelner Zahlen zu behandeln. Dieses System ist als ISO 286 oder IT-Grade definiert.

IT-Bewertungen

Die IT-Güteklassen sind in der nachstehenden Tabelle übersichtlich von IT01 bis IT18 gegliedert. Und diese Einteilung definiert nur die Toleranzen, Abweichungen und Passungen für Standardmaße bis zu 3150 mm, aber die IT-Grade können auch extrapoliert werden. Bei jeder fünften Stufe von IT6 bis IT18 werden die Standardtoleranzen mit einem Faktor von 10 multipliziert. Diese Methode extrapoliert Werte für IT-Grade, die nicht explizit aufgezählt sind, und macht sie zu einem effizienten Engineering-Tool.

Passungen und Toleranzen

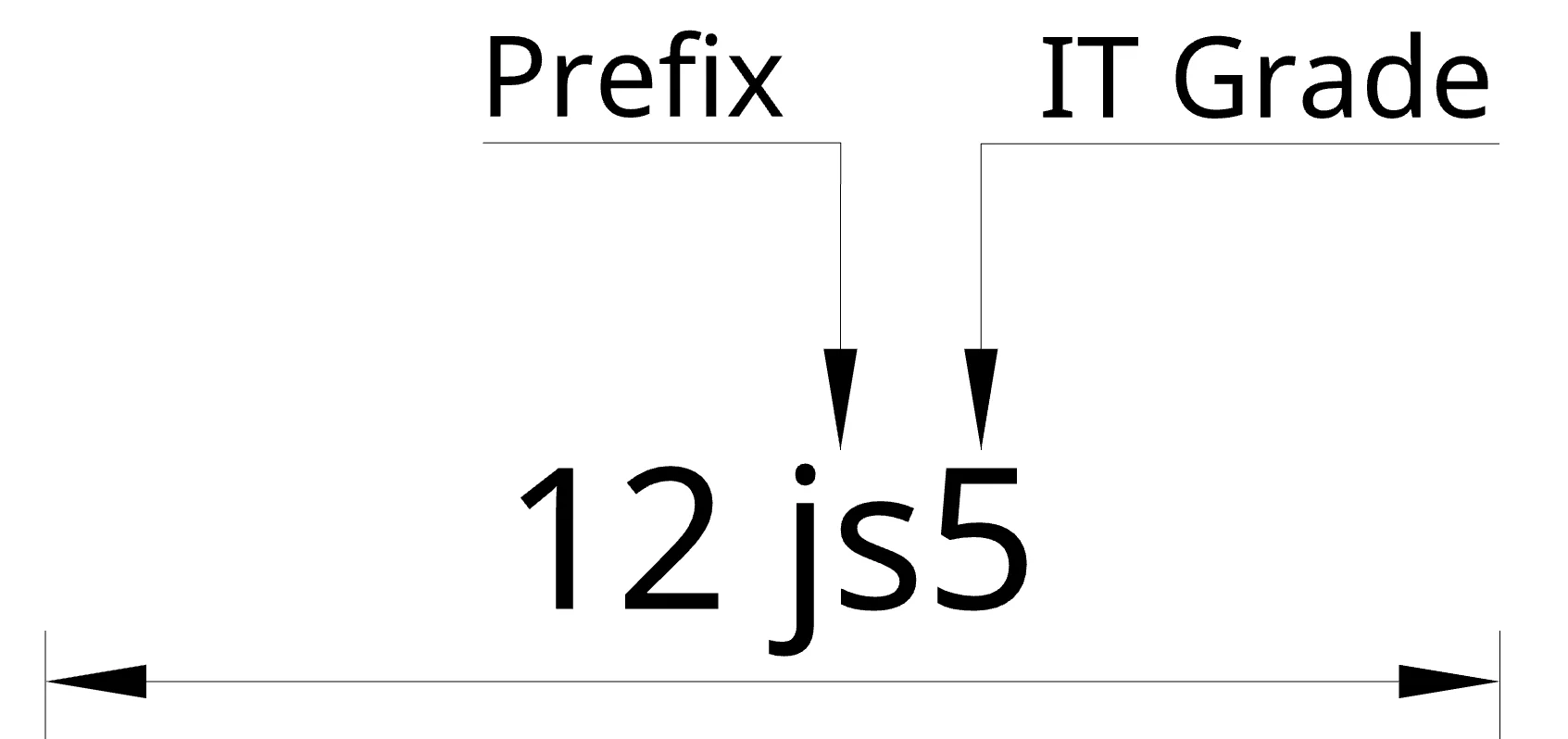

Bei Passungen sind Sie wahrscheinlich schon einmal auf IT-Grade gestoßen; sie könnten Ihnen vertraut sein. Passungen definieren die Korrelation zwischen zwei zusammenpassenden Teilen, indem sie den Größenunterschied vor der Montage berücksichtigen. Um diese Passungen zu spezifizieren, definieren IT-Sorten mit standardisierten Präfixen die Toleranzgrenzen. Passungen bestehen also aus zwei Schlüsselelementen: (I) der Position, die durch ein standardisiertes Präfix bezeichnet wird, das in der Regel aus 1-2 Zeichen besteht, und (ii) der Breite, die durch die IT-Klasse beschrieben wird. Ein anschauliches Beispiel finden Sie unten:

In diesem Beispiel weist das Präfix "js" anstelle von "IT" auf eine symmetrische Verteilung hin; ein Maß 12 js5 entspricht also 12±0,004 (wobei 12 IT7 0,008 ist). Dies ermöglicht eine bessere Kontrolle über die Passungen und gewährleistet eine perfekte Übereinstimmung zwischen den zueinander passenden Komponenten. Weitere Informationen über IT-Grade finden Sie in unserem früheren Blog-Artikel

Wie unterstützt Werk24 AI Sie?

Toleranzen mögen wie ein kleines Detail auf technischen Zeichnungen erscheinen. Sie spielen jedoch eine entscheidende Rolle bei der fehlerfreien Montage komplexer Maschinen und in der Feinmechanik. Es gibt verschiedene Arten von Toleranzen, wie z. B. Allgemeintoleranzen, Abweichungstoleranzen, Grenztoleranzen und Einzelgrenztoleranzen, die alle die gleiche Information vermitteln, aber unterschiedlich dargestellt werden. In unserer Knowledge Base können Sie sich über diese verschiedenen Toleranzarten informieren. Mit Hilfe der KI von Werk24 ist es ein Leichtes, diese unterschiedlichen Darstellungen von Toleranzen in technischen Zeichnungen zu verstehen und mit Hilfe von IT Grades präzise Informationen in einer einzigen Ausgabe zu extrahieren. Wenn Sie also das nächste Mal auf Toleranzen in Ihren technischen Zeichnungen stoßen, denken Sie daran, dass Werk24 AI Ihnen den Rücken freihält, um Ihre Fertigungsprozesse zu optimieren!

Dieser Artikel wurde automatisch aus dem Englischen übersetzt. English version
