Warum das Extrahieren von Außenmaßen aus technischen Zeichnungen eine Herausforderung darstellt
Das Extrahieren von Außenabmessungen (oder Außenabmessungen, Bounding Box, Bounding Cylindar) wird in vielen Industrieszenarien stark nachgefragt, z. B. bei der Preisfindung für Fertigungsplattformen, der Analyse der Maschinenpassung bei der additiven Fertigung, der Materialbestellung usw. Obwohl diese Funktion mühelos erscheint, ist sie in Wirklichkeit eine große Herausforderung, wenn es sich um eine automatisierte Lösung handelt, die lediglich auf der technischen Zeichnung basiert.
"Wie kann das schwieriger sein als das Ablesen der größten Abmessungen auf der Zeichnung?" fragen viele. In der Tat erfordert die Bestimmung des Begrenzungsrahmens in vielen Fällen eine korrekte Interpretation aller Maße und Radien in ihrer Bedeutung sowie die Zuordnung zueinander in der gesamten 3D-Geometrie.
> Die Lösung von Werk24 interpretiert alle Maße und Radien sowie die Pixelinformationen der 2D-Außenkontur, um eine 3D-Näherung des Bauteils zu erzeugen. Mit dieser Methode bieten wir in vielen Eckfällen zuverlässig das Außenmaß an, ohne dass es zu Unstimmigkeiten oder Fehlinterpretationen kommt.
Fälle, in denen die äußere Dimension nicht trivial ist:
Größte Zahl ist nicht äußere Dimension

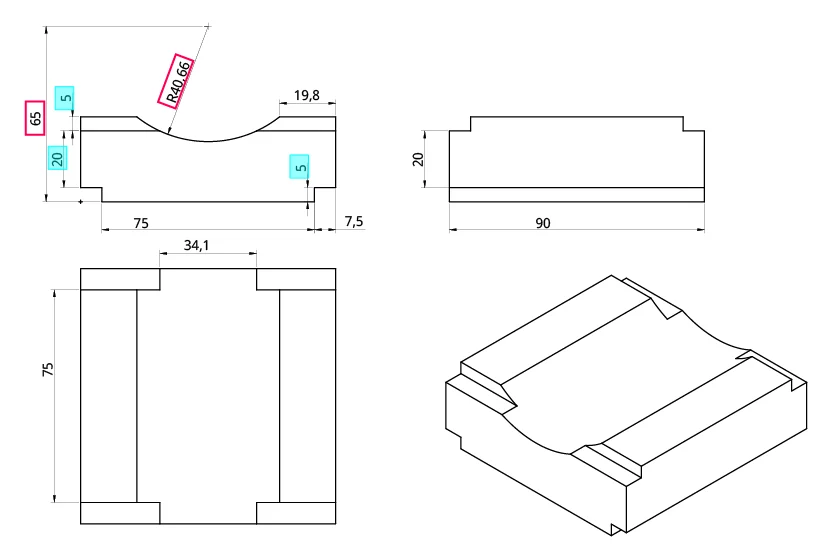

Das größte Maß 65 mm auf der Zeichnung lässt vermuten, dass das Teil 65 mm hoch ist. In Wirklichkeit beträgt die Höhe nur 30 mm (5+20+5), was eine technische Lösung erfordert, um alle 3 Maße in der Y-Dimension zu extrahieren und sie in Bezug auf die Summe zu interpretieren. Die gleiche Herausforderung stellt der Radius 40,66 mm dar, der eine Konkavität definiert und daher bei der Berechnung der Außenmaße in dieser Geometrie ignoriert werden muss. Die Lösung von Werk24 kann all dies leisten, da sie nicht einfach nur OCR-Ergebnisse erhält, sondern diese in Bezug zueinander in 3D interpretiert.
Erfordert zusätzliche Berechnung
Manchmal erfordert die Bestimmung des Begrenzungsrahmens die Berücksichtigung mehrerer Maße. Zum Beispiel ist in dieser Zeichnung die Höhe nicht explizit angegeben und muss durch Berechnung der fehlenden vertikalen Komponenten durch ein anderes Maß (30mm) und den Winkel (50 Grad) bestimmt werden. In diesem Fall bietet Werk24 eine qualitativ hochwertige Annäherung der Höhe durch das Ergebnis der Außenkontur aus unserer CADApprox 2D-Lösung.
In der 3D-Geometrie implizierte Dimension

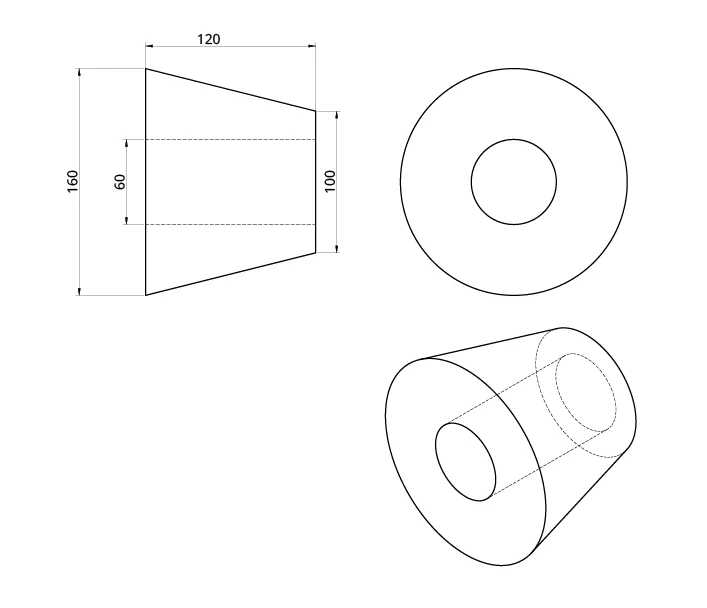

Schließlich kann die 3D-Geometrie Abmessungen enthalten, die in der Zeichnung nicht angegeben sind. Hier fehlt zum Beispiel die Tiefe des Teils in beiden Schnittansichten. Die einzige Möglichkeit, sie zu ermitteln, besteht darin, die beiden Schnittbilder zusammenzufügen und die 3D-Form korrekt zu interpretieren. Die Künstliche Intelligenz von Werk24 analysiert alle Schnittbilder und versteht es als rundes Teil mit einer Tiefe von 160 mm.
Äußere Abmessungen Anwendung
Mit seiner zuverlässigen Lösung zur Interpretation aller Maße und Radien und zur Erstellung einer 3D-Annäherung des Teils auf der Grundlage einer technischen Zeichnung hat Werk24 das Angebot unserer Additiven Analyse erweitert.
Dieser Artikel wurde automatisch aus dem Englischen übersetzt. English version
