N-Grade Oberflächenrauheit verstehen: Wichtige Vorteile für Hersteller

Wie können wir die Rauheit des Materials aus Sicht des Herstellers in technischen Zeichnungen leichter erkennen?

Die Oberflächenrauhigkeit, oft auch als Rauheit bezeichnet, ist die Abweichung einer Oberfläche von ihrer idealen Form. Größere Abweichungen von der idealen Oberfläche entsprechen einer rauen Oberfläche, während kleinere Abweichungen von der idealen Oberfläche eine glatte Oberfläche darstellen. "Ra" wird üblicherweise verwendet, um den Grad der Oberflächenrauheit anzugeben. Andere gebräuchliche Parameter sind Rz, Rq, Rt, usw. Insgesamt gibt es mindestens 24 verschiedene Möglichkeiten zur Angabe der Rauheit. All diese Parameter dienen den verschiedenen Messzwecken, können aber aus der Sicht eines Product Owners überwältigend wirken.

Glücklicherweise hat die ISO diese Parameter mit Hilfe der N-Grade (neue ISO-Grade-Skalennummern) kategorisiert. Sie reichen von N1 bis N12, und die meisten der 24 verschiedenen Möglichkeiten lassen sich einem N-Grad zuordnen, was die zu bewältigende Komplexität verringern könnte. Wie hoch ist also die Komplexität auf Seiten des Herstellers?

Bestimmte Parameter variieren nicht nur je nach Typ, sondern hängen auch von der Maßeinheit ab. Diese Granularität der Parameter kann bei der Umrechnung verloren gehen, was bedeutet, dass einige kleinere Werte verloren gehen können. Infolgedessen werden eher geschätzte als exakte Werte geliefert. N-Grade hingegen sind unabhängig von der Maßeinheit, was ihre Anwendung erleichtert.

Auch wenn die Norm, die N-Grades ausstellt, von der ISO nicht mehr verwendet wird, kann sie sich immer noch als vorteilhaft erweisen, wenn Einfachheit im Vordergrund steht. Aufgrund seiner Vorteile empfiehlt unser Team die Verwendung von N-Grades.

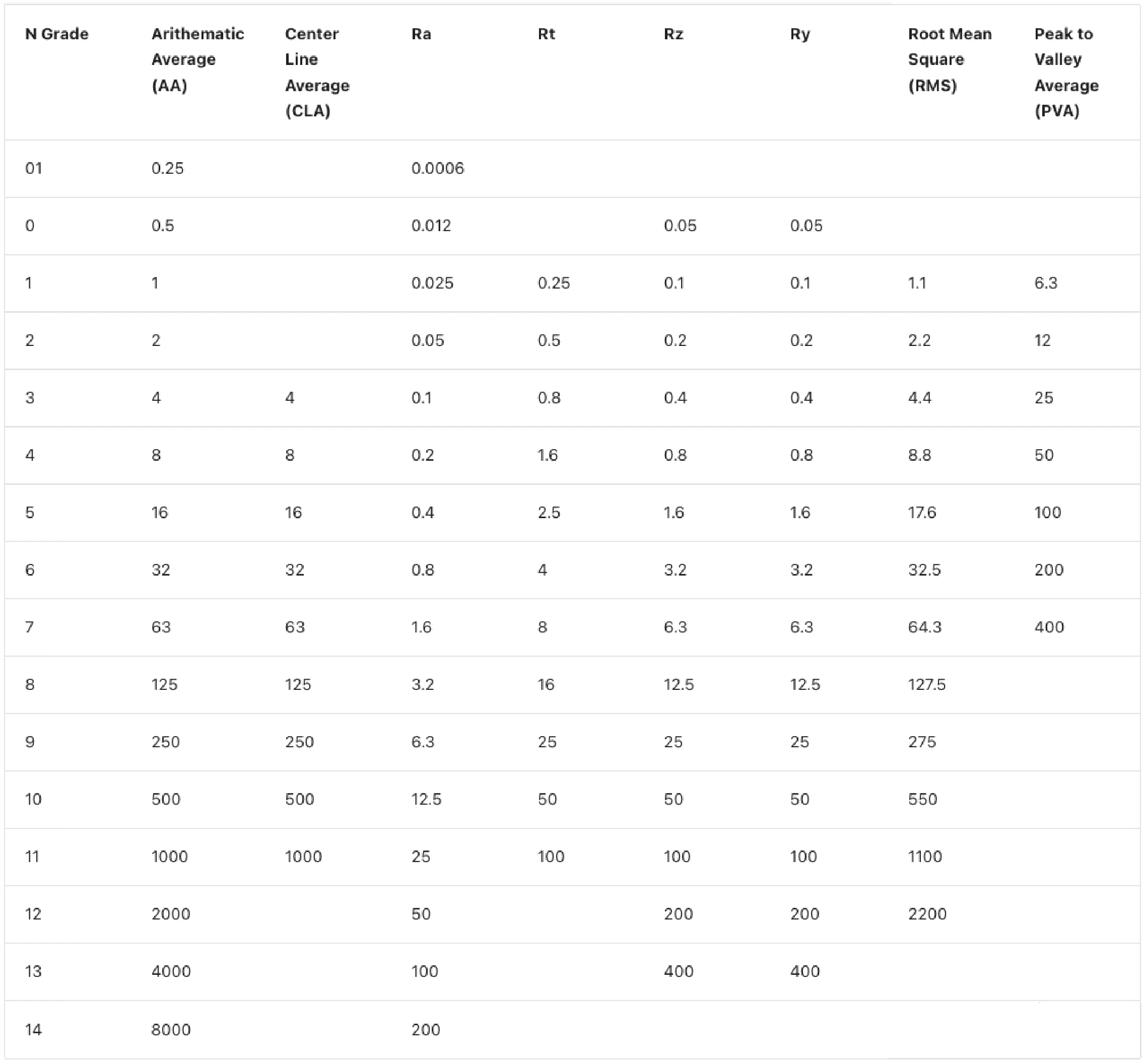

Werk24 rechnet die Rauheitsparameter anhand der folgenden Tabelle in N-Grades um.

Dieser Artikel wurde automatisch aus dem Englischen übersetzt. English version
